GFK-Behälter und Tanks für die Industrie
Fiberpipe fertigt GFK-Behälter und Tanks von 0,5 m³ bis 800 m³ Inhalt für Lagerung und Prozess. Jeden Behälter legen wir im Wickelverfahren nach Ihren Betriebsdaten aus.
GFK-Behälter als Ersatz für Edelstahl- und Kunststofftanks
Fiberpipe liefert seit 2003 Behälter aus glasfaserverstärktem Kunststoff (GFK) für Chemieanlagen und Kraftwerke. Die Chemieschutzschicht aus Vinylester- oder Epoxidharz entscheidet, welche Chemikalien der Behälter aufnimmt, das gewickelte Laminat aus Glasfaser und Harz trägt die Last. Den passenden Aufbau legen wir mit Ihnen nach Medium und Betriebstemperatur fest.
Inhalt
Größen
1. Welche Größen haben GFK-Behälter von Fiberpipe?
Fiberpipe baut jeden Behälter nach Ihren Betriebsdaten, vom kleinen Behälter mit 0,5 m³ (500 Liter) bis zum Tanklager mit 8.000 mm Durchmesser und 800 m³ Inhalt. Die Tabelle zeigt ausgeführte Beispiele aus unserem Produktkatalog.
| Bauform und Harz | Inhalt | Durchmesser | Länge oder Höhe |
|---|---|---|---|
| Behälter stehendVinylesterharz | 0,5 m³ | 900 mm | ca. 1.700 mm |
| Behälter liegendIsophthalsäureharz | 1,5 m³ | 1.000 mm | 1.530 mm |
| Behälter stehendVinylesterharz | 2,5 m³ | 1.400 mm | ca. 2.100 mm |
| Behälter liegendIsophthalsäureharz | 4 m³ | 1.400 mm | 2.880 mm |
| Behälter liegendVinylesterharz Derakane 470 | 10 m³ | 1.800 mm | 4.000 mm |
| Methanreaktor stehendVinylesterharz Derakane 411-45 | 15,6 m³ | 2.000 mm | 5.000 mm |
| Lagerbehälter mit StahlbauDerakane 411-45 und Isophthalsäureharz | 50 m³ | 3.600 mm | 5.600 mm |
| SeparatorVinylesterharz Derakane 470 | Sonderbau | 2.500 mm | 7.300 mm |
| AbsorberVinylesterharz Derakane 470 | Sonderbau | 3.200 mm | 14.700 mm |
Neben Lagerbehältern fertigen wir Sonderkonstruktionen wie Absorber und Separatoren. Technische Daten zu allen Beispielen finden Sie in Kapitel 9 unseres Produktkatalogs.
Vorteile
2. Vorteile der GFK-Behälter gegenüber Edelstahl und Kunststoff
Im Wickelverfahren entsteht eine Wand aus tragendem Laminat und einer innenliegenden Chemieschutzschicht aus reinem Harz. Diesen Aufbau stimmen wir auf Medium und Betriebstemperatur ab. Das geringere Gewicht gegenüber Edelstahl erleichtert außerdem Transport und Aufstellung.
Korrosionsbeständigkeit
Die Reinharzschicht schützt die Behälterwand vor Säuren und Laugen, auch vor Salzsäure, die Edelstahl angreift.
Hohe Lebensdauer
GFK ist korrosionsbeständig, deshalb entfallen Beschichtungen und deren regelmäßige Prüfung. Das senkt die Wartungskosten über die gesamte Nutzungsdauer.
ISO-kompatible Abmessungen
Stutzen und Flansche folgen ISO-Maßen. So schließen Sie den Behälter direkt an Ihre vorhandenen Rohrleitungen an.
Behälterarten
3. LAU-Behälter und Prozessbehälter aus GFK
Fiberpipe unterscheidet zwei Behälterarten, je nachdem, ob ein Medium gelagert oder verarbeitet wird.
LAU-Behälter (Lagern, Abfüllen, Umschlagen)
LAU steht für Lagern, Abfüllen und Umschlagen. Diese Behälter nehmen wassergefährdende und chemische Stoffe auf und unterliegen den wasserrechtlichen Anforderungen an solche Anlagen.
Prozess- und Reaktionsbehälter
Prozess- und Reaktionsbehälter sind für chemische Reaktionen, Mischvorgänge oder Temperaturführung ausgelegt. Wir konstruieren sie nach den Verfahrensdaten Ihrer Anlage, zum Beispiel als isolierten Methanreaktor.
Material
4. Harzauswahl für Ihren GFK-Behälter
Der Werkstoff GFK verbindet die Festigkeit der Glasfaser mit der Beständigkeit des Harzes. Die chemischen Eigenschaften eines GFK-Behälters bestimmt dabei vor allem das Harz der Chemieschutzschicht. Für viele Lageranwendungen bis 90 °C eignet sich Vinylesterharz, Epoxidharz setzen wir bei Temperaturen bis 130 °C ein. Für weniger belastete Anwendungen fertigen wir auch aus Polyesterharz.
Vinylester
Vinylesterharz ist bis 90 °C Dauerbetriebstemperatur einsetzbar und gegen Säuren und Laugen beständig. Für viele Lagerbehälter in der Chemie ist es die wirtschaftlichere Wahl.
Epoxidharz
Epoxidharz hält Dauerbetriebstemperaturen bis 130 °C aus und zeigt auch in anspruchsvollen Medien eine sehr hohe chemische Beständigkeit. Wir setzen es ein, wenn Prozessbehälter heiß betrieben werden.
Herstellungsverfahren
5. Wickelverfahren für stabile GFK-Behälter
Fiberpipe fertigt GFK-Behälter im Wickelverfahren. Harzgetränkte Glasfaserstränge laufen Lage für Lage auf einen rotierenden Kern, bis die berechnete Wandstärke erreicht ist.
Wickelverfahren
Über den Wickelwinkel steuern wir, wie viel Last die Wand in Umfangs- und in Längsrichtung aufnimmt. Ein Behälter für Innendruck erhält deshalb einen anderen Wandaufbau als ein drucklos betriebener Lagertank.
Einsatzbeispiele
6. Referenzprojekte von Fiberpipe aus Industrie und Energie
Seit 2003 liefert Fiberpipe Behälter und Rohrsysteme aus GFK an Kraftwerke und Chemiestandorte, darunter die K+S Kali GmbH und das Kraftwerk RWE Ibbenbüren.
-

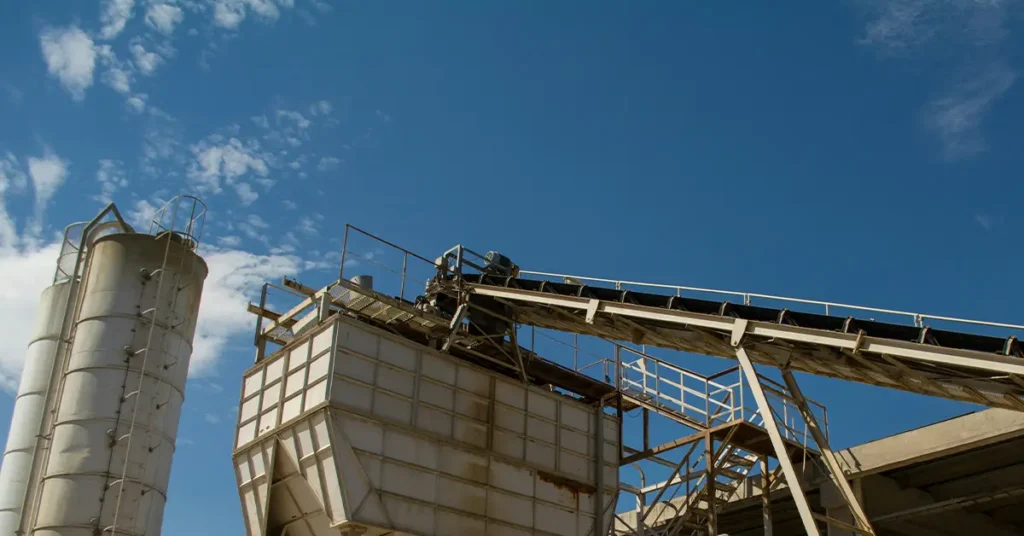

Effiziente Rohgasvorwärmung für das Kohlekraftwerk RWE Ibbenbüren
Projekt ansehen: Effiziente Rohgasvorwärmung für das Kohlekraftwerk RWE IbbenbürenDas Kohlekraftwerk RWE Ibbenbüren, betrieben seit 1985, benötigte eine effiziente Lösung für die Vorwärmung von Reingas in der Rauchgasentschwefelungsanlage (REA).
-

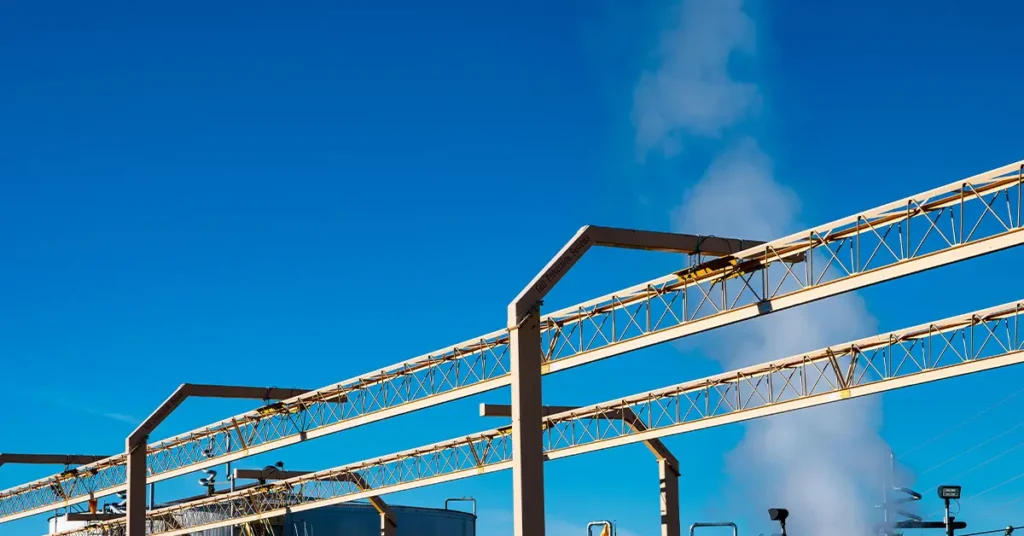

Effiziente Abwasserleitungssanierung für die Miro Raffinerie Oberrhein
Projekt ansehen: Effiziente Abwasserleitungssanierung für die Miro Raffinerie OberrheinDie Miro Raffinerie Oberrhein, Deutschlands größte Kraftstoffraffinerie, plante die Sanierung ihres Abwassersystems. Die bestehenden Leitungen mussten ersetzt werden, da sie den extremen Belastungen durch Temperatur, Druck und chemische Korrosion nicht mehr standhielten.
Dienstleistungen
7. Umstieg von Edelstahl- oder Kunststoffbehältern auf GFK
Wenn Sie einen bestehenden Behälter durch GFK ersetzen, legen wir den neuen Behälter nach Ihren Betriebsdaten aus und stimmen Anschlüsse und Aufstellung mit Ihrem Team ab.
Beratung und Planung
Wir werten Ihre Betriebsdaten aus und empfehlen Harz und Auskleidung für Ihren Behälter.
Konstruktion und Anpassung
Anschlüsse und Halterungen konstruieren wir passend zu Ihrer Anlage, auch außerhalb der Katalogmaße.
Montage und Qualitätssicherung
Unsere Fachleute begleiten Aufstellung und Anschluss vor Ort, damit der Behälter sicher in Ihre Anlage eingebunden wird.
Schulungen und Support
In Schulungen zum Kleben und Laminieren lernen Ihre Mitarbeiter, Wartung und kleinere Reparaturen selbst auszuführen.
Alexander Bamberger
Geschäftsführer von Fiberpipe
Ihr GFK-Experte bei Fiberpipe
Alexander Bamberger ist Diplom-Ingenieur und hat die Fiberpipe GFK Vertriebsgesellschaft mbH gegründet, die er bis heute als Geschäftsführer leitet. Er verfügt über langjährige Erfahrung im industriellen Rohrleitungs- und Behälterbau und ist auf korrosionsbeständige Lösungen aus glasfaserverstärktem Kunststoff spezialisiert.
Sein Schwerpunkt liegt auf GFK-Rohren und Behältern sowie auf Sonderkonstruktionen für Anlagenbau und Prozessindustrie. Gemeinsam mit seinem Team entwickelt er Rohrsysteme, die auch unter aggressiven Medien und hohen Temperaturen lange halten.
FAQ
8. Häufige Fragen zu GFK-Behältern
Beratung für Sonderbehälter
Wir legen Behälter auch für Medien und Maße außerhalb des Katalogs aus.
